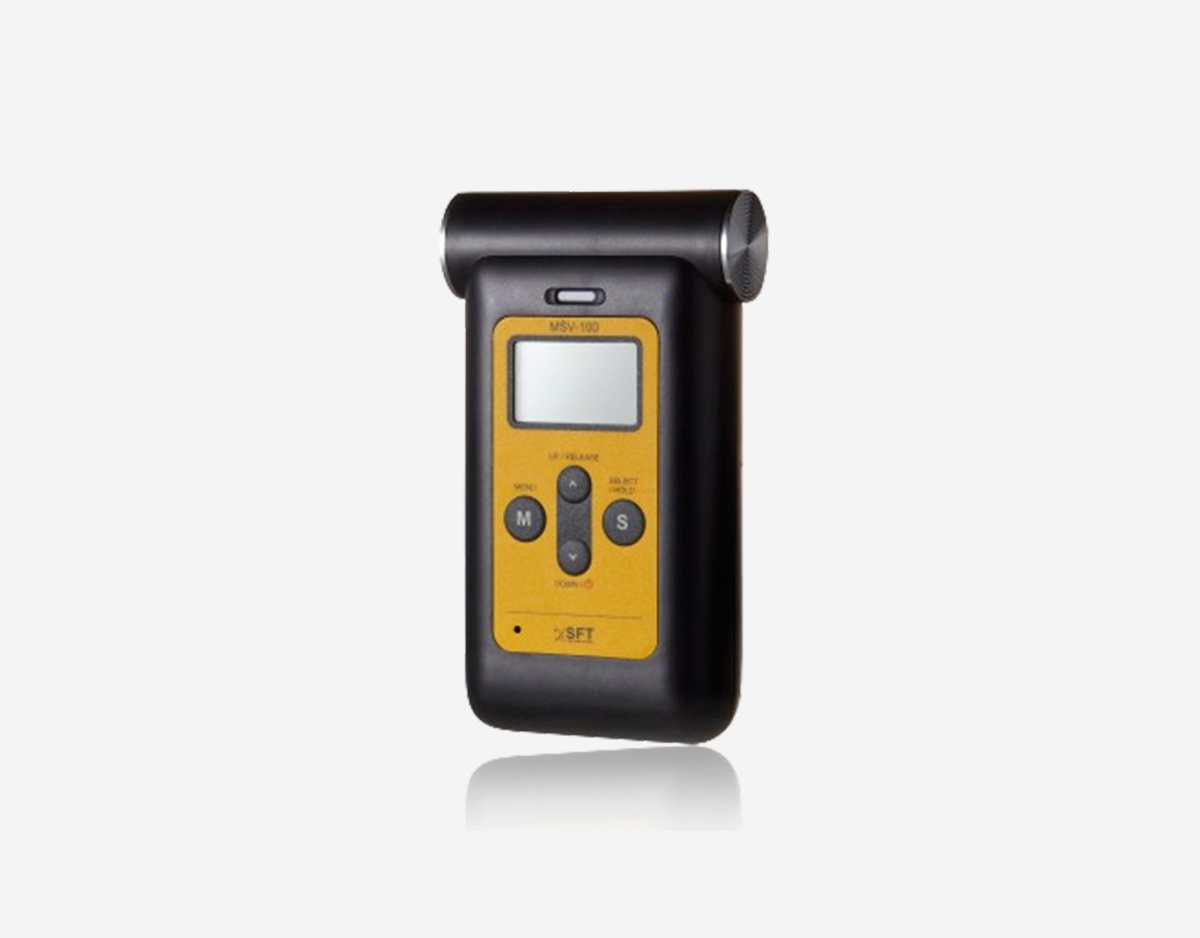

서베이미터 MSV-100G
MSV-100은 방사선/능의 소재나 방사능에 의한 오염의 유무를 조사하기 위한 휴대용 광범위 방사선/능 측정기로서 세계 최초로 반도체 센서와 가이거-뮐러 계수관(GM-Tube)을 동시에 적용(Dual Sensor)하여 방사선/능 알파/베타/감마/엑스선의 저선량과 고선량 모두에서 빠른 응답의 특성과 정밀도를 갖도록 개발되었으며 사용자 안전성 확보가 가능한 정보통신기술(ICT) 기반의 하이브리드형 방사선/능 감시기입니다.
적용분야
방사성 물질 운반, 원자력 분야 종사자, 원자력 발전소, 원자력 연구소, 비파괴검사, 119구조대, 민방위단체, 소방본부, 병원, 국방분야, 테러방지단체, 경찰 등
㈜에스에프테크놀로지 특허 "방사능 검출데이터 1:N 공유, 실감인식장치 및 방법", "가이거뮬러 튜브(GM-TUBE) · PIN 다이오드를 사용한 휴대용 방사능 측정장치 와 이를 이용한 원격지 방사능 송수신장치 및 방법 (Survey Meter with GPS and CDM)" 등의 기술을 이용하여 개발 완료
주요 기능
- 정밀 측정도 실현 및 빠른 응답 특성
- 국내 최초 반도체 및 GM-Tube의 듀얼 센서 적용
- 우수한 알파/베타/감마/엑스선 반응 감도
- 기준 선량 초과 시 알람 기능 및 누적 선량 측정 기능

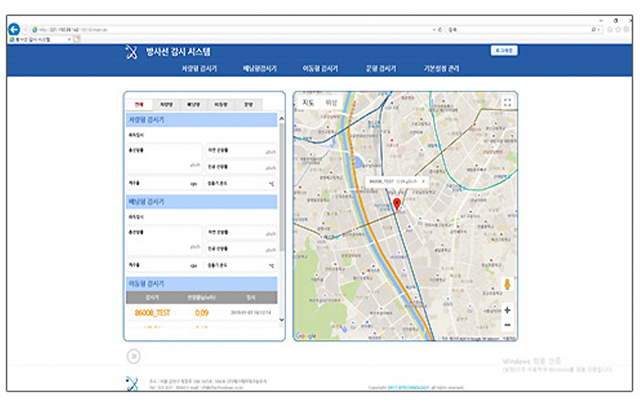

- 무선통신 기능 (방사선 감시 서버에 위치, 방사선 계측 데이터 전송)

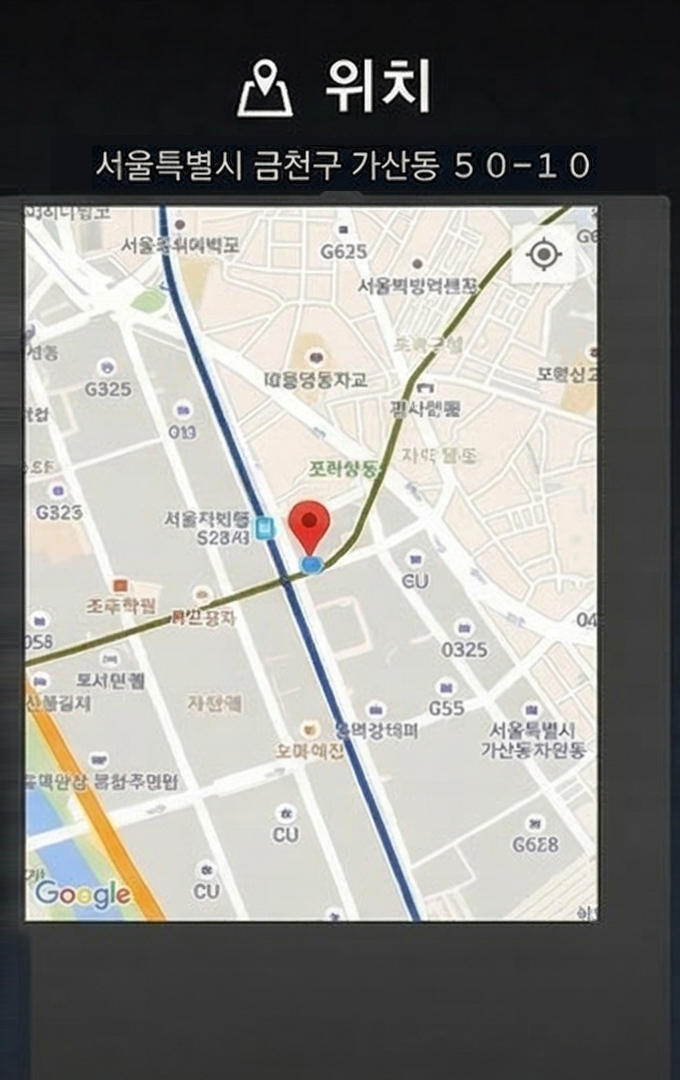

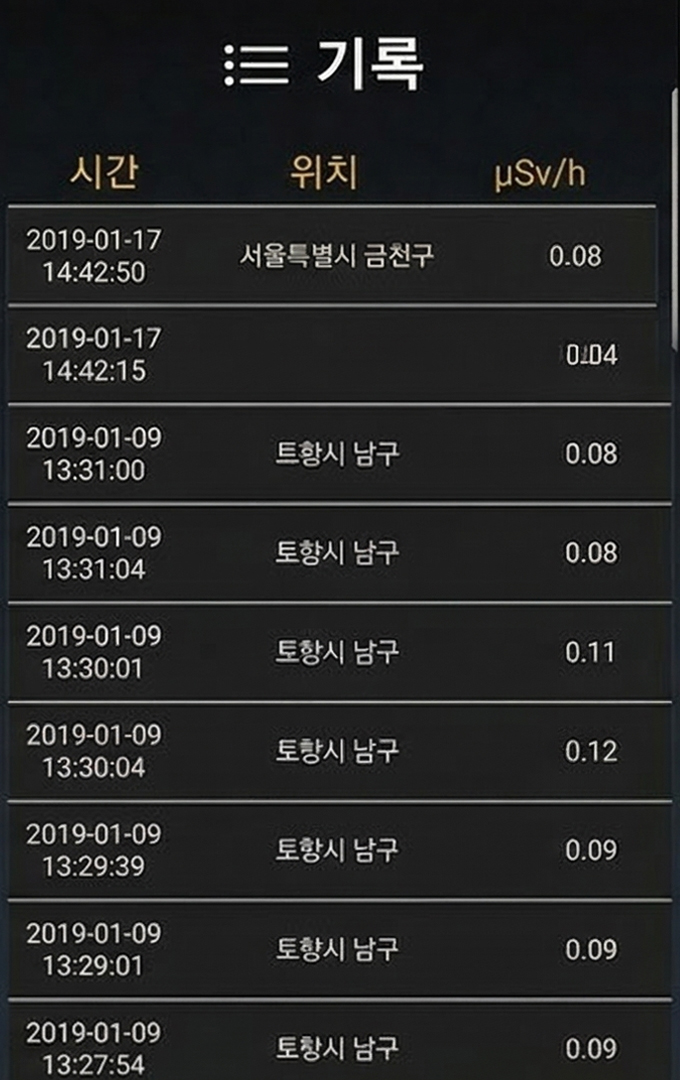

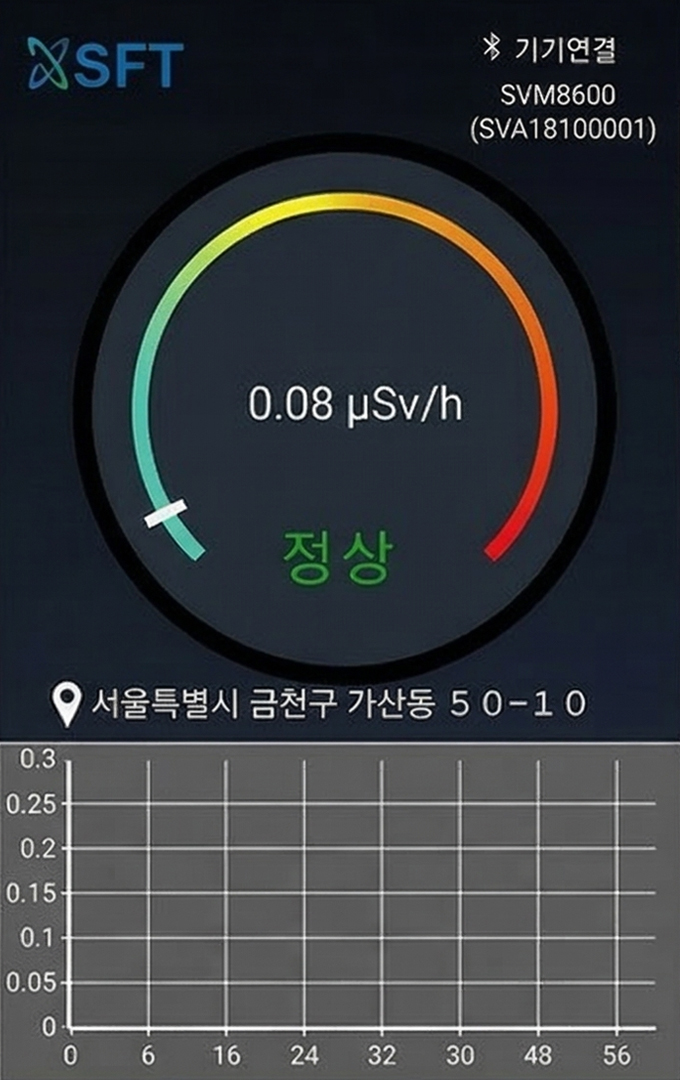

- 블루투스 이용 스마트폰 앱 연동의 원격 통신을 활용한 원격지 PC 모니터에서의 모니터링 기능 (하이브리드형 방사선 피폭 감시 장치)
- 백라이트 기능 및 진동 기능
- 사용 편의성(PUI)을 높이는 직관적 정보 제공
- 기기 상판 부위는 주로 디스플레이, 연산, 조작을 담당하는 기능 위주로 제작되었으며 외부활동에서 미세먼지 및 방수를 위해 고무패킹을 사용하여 차단을 실시하였음
- 기기 하판의 경우 각 모델별로 따로 사용자의 요구사항에 따라 원하는 타입의 제품으로 결합하여 사용할 수 있도록 제작
운영 소프트웨어 SVM-pro 1.0
제품 사양
디텍터 사양
| 구분 | 내용 | |
|---|---|---|
| 제품 모델 | MSV-100G | MSV-100GD |
| 센서 타입 | GM | GM + PIN |
| 표시 단위 | Sv/h, R/h, CPS and CPM | |
| 측정 범위 | 0.01uSv/h ~ 20mSv/h | 0.01uSv/h ~ 10Sv/h |
| 선형성 | dose rate : <±15% up to 1mSv/h (100mrem/h) | |
| 정확도 | <±10% (137Cs, at 100uSv/h) | |
| 에너지 측정범위 | 30KeV~3MeV | |
| 측정 방향 의존성 범위 | <±20% (137Cs, 0°~60°) | |
| 측정 방사선 | X ray and Gamma ray | |
전기/기계적 특성 : IEC61526
| 구분 | 내용 |
|---|---|
| 전원 | 건전지 ‘AA’ size × 2 |
| 경보음(알람) | 80dB(A) at 10cm |
| 크기 | 150 × 90 × 40 mm |
| 통신 | Bluetooth |
| 버튼 | 4 buttons |
환경적 특성 : IEC61526
| 구분 | 내용 |
|---|---|
| 동작 환경 | -10°C to 50°C (+15°F to 122°F) |
| 습도 | 40% to 90%, RH, at 35°C |
| 보관 환경 | -25°C to 70°C |
| 진동 | 2g, 10Hz to 30Hz, 15min |
| EMI/EMC | IEC 61000-4-2,3,8 |
